1. 서 론

조류터빈(tidal stream turbine) 중에서 축을 중심으로 블레이드(blade)가 회전하고, 회전축이 유체의 흐름과 수평을 이루는 형식을 수평축터빈(horizontal axis turbine)이라고 한다. 일반적으로 이러한 형식에서는 축 방향으로 발생하는 추력이 블레이드 구조 안전성에 가장 큰 영향을 미친다. 반면 최근 추력 이외에 조류터빈에 미치는 파랑유발 하중(wave-induced load)의 영향에 대한 연구들이 진행되었다. 파랑유발 하중은 풍력터빈과 달리 조류터빈에만 고려되는 것으로, 파도에 의하여 발생하며 표면에 가까운 조류터빈 블레이드 일부에 가해지는 추가적인 반복 하중을 말한다. 2012년 Faudot는 파랑유발 하중을 조류터빈 블레이드의 피로 하중에 대한 주요 원인 중 하나로 보고 각 블레이드의 추력 및 토크를 분석하였으며(Faudot and Dahlhaug 2012) 2015년 Tatum은 주기적으로 발생하는 파도가 블레이드에 작용하였을 때의 영향을 연구하였다(Tatum et al. 2016). 또한 2018년 Guo는 실험을 통해 파도가 블레이드에 주기적인 진동을 준다는 사실을 확인하였다(Guo et al. 2018). 그리고 2016년 Tully는 파도가 미치는 영향과 그 영향을 줄이기 위한 연구를 진행하였다(Tully 2016).

Fig. 1과 같이 전단흐름(sheared current)과 파랑 오비탈(wave orbital)의 속도가 같은 방향으로 작용할 때 블레이드에 더욱 더 큰 하중이 부가 되게 된다. 또한 파랑유발 하중은 주기성을 가지며 블레이드의 수명을 낮추는 구조 피로를 발생시킨다. 이는 비용과 안전 측면 모두에서 원치 않는 결과를 일으키므로 블레이드에 걸리는 하중을 줄이기 위한 대책이 필요하였다.

https://static.apub.kr/journalsite/sites/opr/2020-042-04/N0080420403/images/opr_42_04_03_F1.jpg
Fig. 1

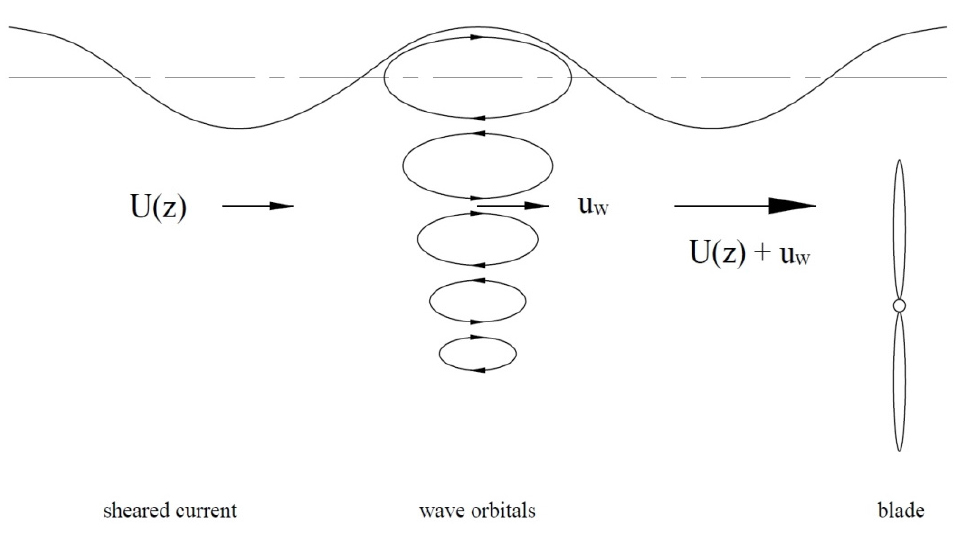

wave-induced velocity

하중 감소 연구의 경우 조류터빈과 유사한 형태를 가지고 있는 풍력터빈 블레이드에 대해 연구가 활발히 진행되었다. 그 중 블레이드의 받음각(Angle of Attack, AOA)이나 양력 계수(lift coefficient)를 변형시켜서 부하를 감소시키는 플랩(flap)방법이 제안되었다. 플랩은 블레이드의 뒷전(trailing edge)부분을 변형시키는 방법으로 액추에이터(actuator)의 유무에 따라 능동 플랩(active flap)과 수동 플랩(passive flap)으로 나눌 수 있다. 2011년 연구에서는 하중감소를 위하여 뒷전 부분에 플랩을 적용한 방법을 제시하였고(Behrens 2011) Castaignet의 연구에서는 실험을 통해 플랩의 하중감소 효과를 확인하였다(Castaignet 2011). 2017년 Oltmann 등의 연구에서는 플랩을 코드(chord)의 20%, 스팬(span)방향으로 전체의 80.5–92.7%에 적용했을 때 블레이드의 루트(root) 부분에 걸리는 굽힘 모멘트가 효과적으로 감소된다는 사실을 확인하였다(Oltmann et al. 2017). 그리고 2016년 A Croce등의 연구에서는 플랩의 위치를 뒷전(trailing edge) 부분과 끝단(tip)에 적용한 뒤 BEMT (blade element moment theory)를 사용하여 비교한 결과를 발표하였다. 이때 플랩의 길이는 코드의 25%로 적용하였으며 스팬방향으로는 전체의 70–80%에 위치시켰다(Croce et al. 2016). 또한 McWilliam등은 2018년에 플랩을 스팬방향으로 전체의 30%를 적용시켜 연구하기도 하였다(McWilliam et al. 2018).

선행 연구들에서 풍력터빈 블레이드에 적용된 플랩에 대한 블레이드의 하중을 계산하기 위해서 사용되는 이론적인 방법 중 가장 대표적인 것이 BEMT이다. BEMT는 블레이드 요소 이론(blade element theory)과 운동량 이론(momentum theory)을 결합한 이론으로 블레이드를 분석하거나 설계할 때 사용한다. BEMT는 풍력터빈에서뿐만 아니라 조류터빈의 해석에도 사용되고 있다. 2008년 Batten등은 해상 터빈의 유체 역학적 설계를 위한 BEMT 모델의 개발에 대하여 연구하였다(Batten et al. 2008). 2017년 Allsop등의 연구에서는 두 종류의 수평축 조류터빈을 BEMT와 CFD (Computational Fluid Dynamics)를 사용하여 해석하였고 두 가지 방법을 비교한 결과, BEMT가 납득할만한 오차 범위에서 상대적으로 계산비용이 절감된다는 결과를 얻었다(Allsop et al. 2017).

따라서 본 연구에서는 조류터빈의 구조 안전성에 영향을 미치는 요인인 파랑유발 하중을 저감하기 위해서 풍력터빈의 선행연구에서 하중감소 효과가 검증된 블레이드 플랩을 적용한 뒤, BEMT를 사용하여 파랑유발 하중 영향과 블레이드의 하중감소 영향을 확인해 보고자 한다.

2. 방법과 재료

파랑유발 속도

파도에 의해 발생하는 파랑유발 속도(wave-induced velocity)에 영향을 미치는 주요 인자에는 수심 H와 파장 λ가 있다. H/λ > 1/2인 경우는 주로 심해(deep water)에서 발생하며 파장의 영향을 거의 받지 않는 특성을 가지고, H/λ < 1/20인 경우는 천해(shallow water)에서 주로 발생하며 수심의 영향을 거의 받지 않는 특성을 가진다. 또한 1/20 ≤ H/λ ≤ 1/2인 중간수심(intermediate depth)에서는 수심과 파장의 영향을 모두 받으며 가장 일반적인 형태라고 볼 수 있다(Holthuijsen 2007). 파랑유발 속도의 시간에 따른 변화에 대한 이전의 연구(Tully 2016)에서는 선형파이론(linear wave theory)을 바탕으로 H/λ = 1/7인 중간수심이라고 가정하였을 때, Fig. 2와 같이 기존 유속의 20–30% 정도의 증폭을 가지며 주기적으로 작용하는 것으로 확인하였다. 이를 토대로 본 연구에서는 H/λ = 1/7인 중간수심에서 발생하는 주기 반복하중을 상당 정 하중으로 변환하고 플랩의 효과를 확인하고자 한다. 먼저 블레이드에 작용하는 하중 중에서 가장 영향력이 큰 추력만을 고려하였고 작용하는 방향이 조류와 수평하며 블레이드의 면과는 수직 하다고 가정하였다. 또한 주기적으로 작용하는 파랑유발 속도를 일정한 속도로 작용한다고 가정하였다. 이때 파랑유발 속도의 경우 기존의 주기적인 형태에서 정적인 형태로 바꾸기 위한 가장 단순한 방법인 동적 계수(dynamic coefficient)를 적용하였다.

https://static.apub.kr/journalsite/sites/opr/2020-042-04/N0080420403/images/opr_42_04_03_F2.jpg
Fig. 2

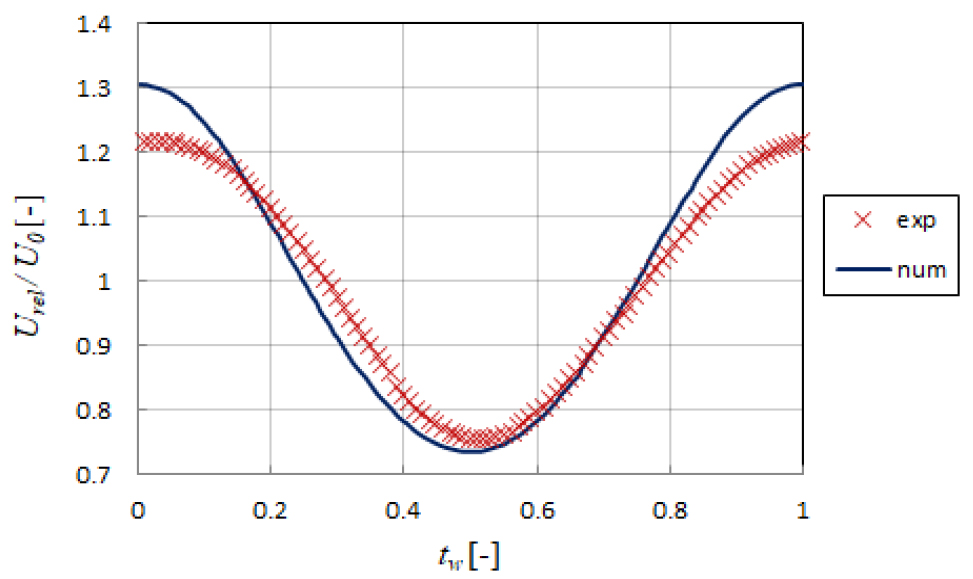

Measured (exp) and predicted (num) flow speed experienced by the hydrofoil during a wave period (Tully 2016)

Xfoil과 Javafoil 활용 유체역학적 특성(fluid dynamic characteristics) 도출

플랩을 적용했을 경우 유체역학적 특성을 파악하기 위해 피치 회전축 기준 모멘트 외에 플랩 회전 축 기준 모멘트인 플랩모멘트(CMf)의 계산이 필요하다. 하지만 익형(airfoil)의 유체역학적 특성을 해석하기 위해 주로 사용되는 프로그램인 Xfoil (Drela 2001)에서는 CMf를 계산하는 모듈이 없어 프로그램 수정이 요구되었다. 이 때 익형은 대칭 형상을 가지고 있는 NACA0012를 사용하였고 플랩을 적용하였을 때의 형상은 Fig. 3과 같이 나타낼 수 있다.

https://static.apub.kr/journalsite/sites/opr/2020-042-04/N0080420403/images/opr_42_04_03_F3.jpg
Fig. 3

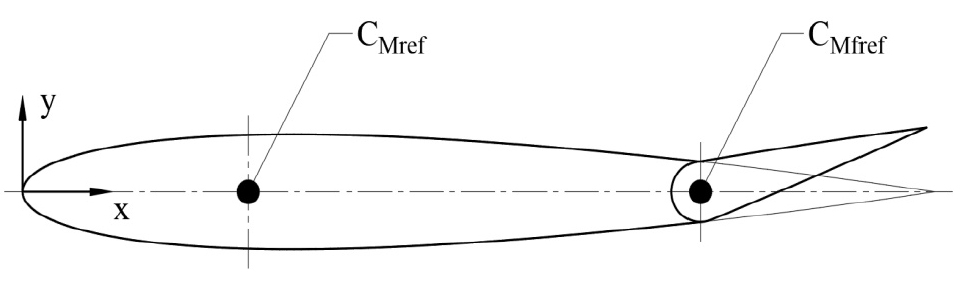

Pitch and flap moment centers of a flapped airfoil

Xfoil (Matlab 코드)(Virtuani 2015)을 수정하여 CMf를 구하기 위하여 제일 먼저 CMf의 회전축(Fig. 3의 CMfref)에 대한 정보 추가가 필요하다. 기존의 피치 모멘트의 중심을 나타내는 CM의 회전축(Fig. 3의 CMref)은 선행 연구(Croce et al. 2016; McWilliam et al. 2018; Oltmann et al. 2017)에서 코드길이의 20–25%를 적용했던 것을 바탕으로 본 연구에서는 25%를 적용하도록 하였다. 또한 플랩은 뒷전에서부터 25%를 차지하는 것으로 설정하였다. 따라서 코드 전체 길이를 1로 보았을 때 CMref는 0.25지점, CMfref는 0.75지점이 된다. 이것을 토대로 CMf 계산 시 기존 CM의 계산식에서 CMfref의 우측 부분만 계산하도록 프로그램 상의 계산루트를 수정하였다.

위와 같은 과정을 통하여 받음각(Angle of Attack, AOA)의 변화에 따른 유체역학적 특성인 CL, CD, CM 그리고 CMf 값을 얻을 수 있다. 이 과정은 블레이드 전체에 작용하는 하중을 계산하기 위하여 필요한 전처리 과정으로 다음 장의 BEMT 기반 프로그램에서는 AOA -90도에서 90도까지의 CL, CD, CM 자료를 요구하고 있다. 하지만 Xfoil 내에서는 이와 같은 넓은 범위 AOA의 결과를 얻기 어려워서 Javafoil을 병행 사용하였다. Javafoil은 Xfoil과 마찬가지로 주어진 익형에 대한 유체역학적 특성을 계산해 주는 프로그램으로 유체역학적 특성 자료를 얻을 수 있다(Hepperle 2017). Javafoil과 Xfoil의 유사도를 확인하기 위해 레이놀즈수와 마하수가 같은 조건에서 AOA별 CL을 비교한 결과를 Fig. 4와 같이 나타냈을 때 평균오차 약 5%로 매우 유사한 결과를 얻었다. 이를 이용하여 정확도를 요구하는 좁은 범위를 제외한 부분에서는 Javafoil에서 얻어진 수치를 사용하였다.

https://static.apub.kr/journalsite/sites/opr/2020-042-04/N0080420403/images/opr_42_04_03_F4.jpg
Fig. 4

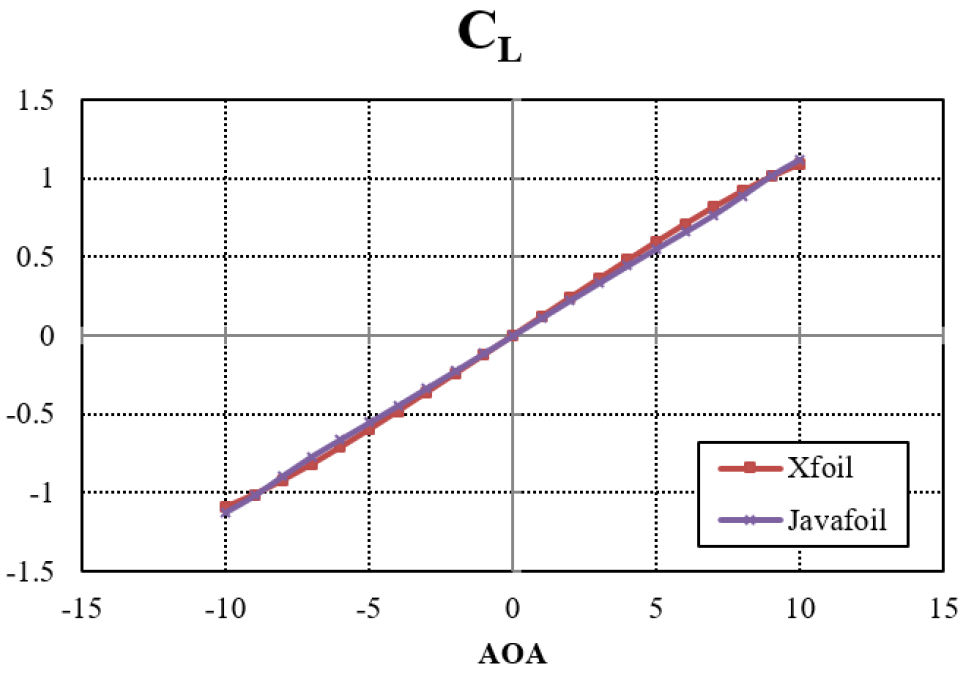

Comparison of Xfoil and Javafoil results

BEMT기반 프로그램

앞서 언급한 BEMT 기반 프로그램인 BemBo (Ko and Park 2015)는 익형의 형상을 따로 입력하지 않고 CL, CD, CM의 정보만 가지고 다양한 형태의 블레이드 하중 해석에 사용되는 전산 도구이다. 하지만 기존의 BemBo는 유입 유속 조건이 주어졌을 때 블레이드의 하중 해석에만 사용되므로 이 연구에서 필요한 파랑유발 하중의 영향을 계산하기에는 어려움이 있었다. 따라서 플랩 블레이드와 파랑유발 하중의 영향을 확인할 수 있도록 기존 프로그램 수정이 필요하게 되었다. 또한 선행연구(Croce et al. 2016; McWilliam et al. 2018; Oltmann et al. 2017)에서 플랩을 블레이드의 스팬 방향으로 10–30%를 적용했던 것을 참고하여 블레이드의 끝단에서부터 전체의 20% 부분에 적용하고, 파랑유발 속도(wave-induced velocity)가 블레이드에 미치는 영향 영역도 끝단에서 20%에 한정되는 것으로 가정하였다.

먼저 Table 1과 같이 조류속도 V = 2 m/s에서 20 m 터빈직경(2R), 2 m 허브직경(2Rh), 3개 블레이드(B)의 조류터빈 조건을 사용하였다. 유입 유속 V에 의해 회전하는 3 블레이드 수평축 조류 터빈은 Fig. 5와 같이 나타낼 수 있다. 여기서 Ω는 회전속도를 의미한다. 또한 BemBo는 효율 측면에서 최적 형상정보를 도출하는 기능을 가지고 있는데 이것을 이용하여 블레이드 요소 개수인 N = 40에 대한 최적 형상정보를 도출하고 사용하였다. 여기서 블레이드 요소는 Fig. 6와 같이 표현할 수 있고, 이 때 r은 허브 중심에서부터 블레이드 요소 중심까지의 거리를 의미한다. 또한 블레이드 요소에 작용하는 힘은 추력(T)과 토크 계산에 사용되는 횡방향 힘(Q)으로 나뉘어 진다.

Table 1.

Information of BemBo input

RRhBRhoVN
10 1 3 1020 2 40

https://static.apub.kr/journalsite/sites/opr/2020-042-04/N0080420403/images/opr_42_04_03_F5.jpg
Fig. 5

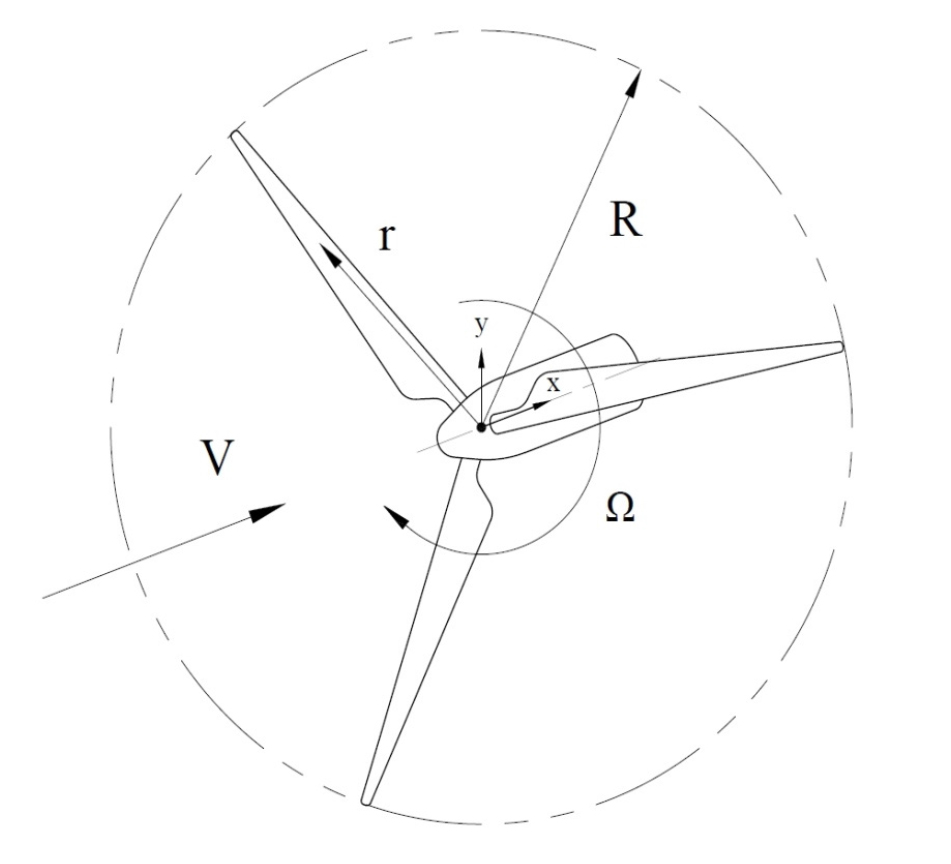

Three blade turbine

https://static.apub.kr/journalsite/sites/opr/2020-042-04/N0080420403/images/opr_42_04_03_F6.jpg
Fig. 6

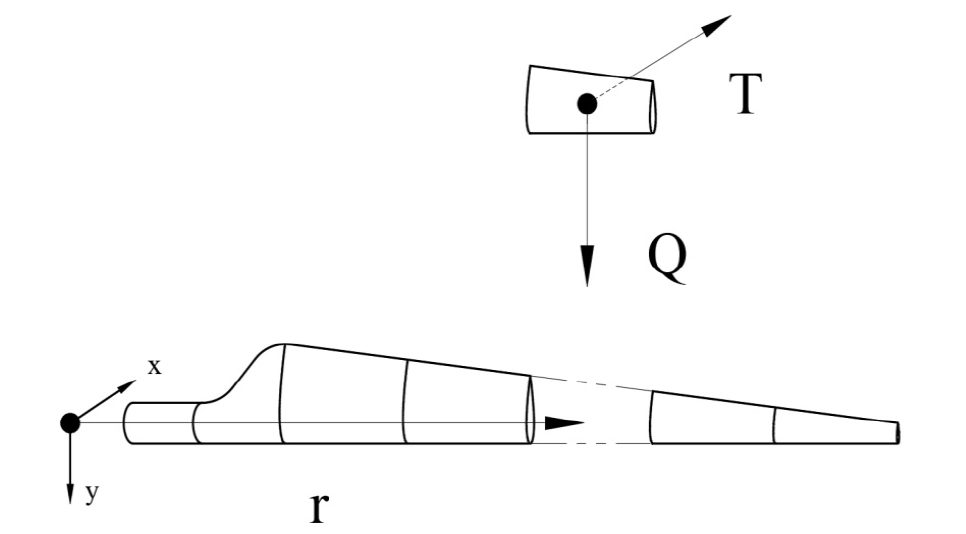

Blade element

다음으로는 기존에 사용하던 CL, CD, CM의 정보에 CMf 정보를 읽는 루틴을 BemBo에 추가하였다. 이때 블레이드 끝단에서 20% 부분에는 플랩을 적용했을 때의 정보를 사용하고 나머지는 기존의 익형 형태인 NACA0012에서 얻은 정보를 사용하도록 하였다. 즉 끝단 20% 영역에서 CMf정보를 읽고 반영할 수 있도록 프로그램을 수정하였다.

먼저 블레이드 요소에 걸리는 힘은 Fig. 7과 같이 표현할 수 있다. Fig. 7에서 a는 축 흐름 유도 계수, a‘는 접선 흐름 유도 계수, α는 받음각(AOA), U0는 자유흐름 속도, L은 양력, D는 항력 그리고 W는 회전하는 블레이드에 작용하는 합성속도(resultant velocity on rotating blade), (U02(1-a)2+Ω2r2(1+a')2를 의미한다. 이를 토대로 블레이드의 추력 계수인 CTb는 아래 식 (1)과 같은 미분 식으로 나타낼 수 있다(Batten et al. 2008). 이 식으로부터 추력 계수는 블레이드 루트에서 팁까지 적분을 통해 얻을 수 있으나 전산 상에서는 요소 개수 N에 대한 합의 형태인 식 (2)로 계산될 수 있다. 추력계수와 추력간의 관계도 역시 식 (2)에 제시되어 있다. 반면 CL과 CD은 이차원 익형에 대한 계수이므로 A가 c로 대체되어서 나타낼 수 있다(Drela 2001).

(1)
dCTbdr*=(2(1-a)2σKCT)πsin2ϕ
(2)
CTb=iN(2(1-a)2σKCTπsin2ϕCT)i=TbqA

여기서 A는 로터 회전 단면적, a는 축 흐름 유도계수, ρ는 밀도, r*는 r/R, σK는cB/2R 그리고 q는 0.5ρV2이다.

https://static.apub.kr/journalsite/sites/opr/2020-042-04/N0080420403/images/opr_42_04_03_F7.jpg
Fig. 7

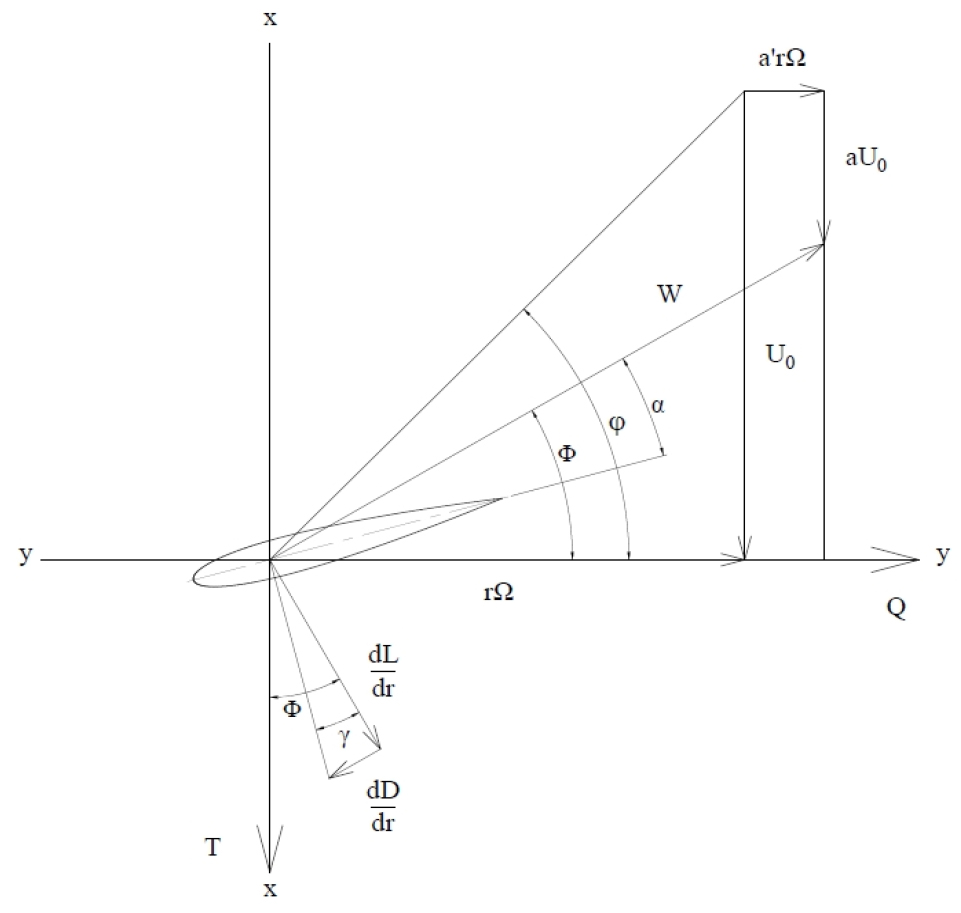

Blade forces of a marine current turbine (Batten et al. 2008)

식 (2)을 기반으로 Tb와 T와의 관계식인 식 (3-1)이 도출되며 이를 나열하면 식 (3-2)로 표현될 수 있다.

(3-1)
TbqA=iN(Tqc2(1-a)2σKCTπsin2ϕ)=ıN(Tqcγ)
(3-2)
cA=(ToverTbγ)1+(TTbγ)2++(TTbγ)N

여기서 γ=(2(1-a)2σK)πsin2ϕ이다.

다음으로 블레이드의 추력 및 모멘트 계수인 CTb와 CMb식 (4)로 나타낼 수 있다(Drela 2001). 이를 이용하여 CT과 CM의 관계 및 CTb와 CMb의 관계를 비례식으로 정리하면 식 (5-1)(5-2)로 표현된다.

(4)
CTb=TbqA;RCMb=MbqA
(5-1)
CTT=cCMM=1qc
(5-2)
CTbTb=RCMbMb=1qA

이 때 식 (5-2)식 (5-1)로 나누면 다음의 관계식이 도출된다.

(6)
TTbCTbCT=MMbRCMbcCM=cA

또한 각 블레이드 요소의 추력인 T의 선형 중첩(linear combination)으로 블레이드 추력인 Tb가 계산되며, 마찬가지로 각 블레이드 요소의 모멘트인 M의 선형 중첩으로 Mb가 계산되므로 식 (3-2)은 다음과 같이 변환 될 수 있다.

(7)
cA=(MMbγ)1+(MMbγ)2++(MMbγ)N

따라서 식 (6)(7)을 이용하여 CMb에 대한 최종식이 아래와 같이 도출된다.

(8)
CMb=iN(CMγcR)i=iN(CM(2(1-a)2σKπsin2ϕcR)i

식 (8)의 모멘트와 관련된 계수 CM와 CMb를 플랩모멘트와 관련된 계수 CMf와 CMfb 으로 치환하면 아래와 같이 나타낼 수 있다.

(9)
CMfb=iN(CMfγcR)i=iN(CMf(2(1-a)2σKπsin2ϕcR)i

식 (8)(9)를 통해 블레이드의 모멘트 및 플랩 모멘트 계산을 할 수 있고 이를 프로그램에 수정 반영하였다.

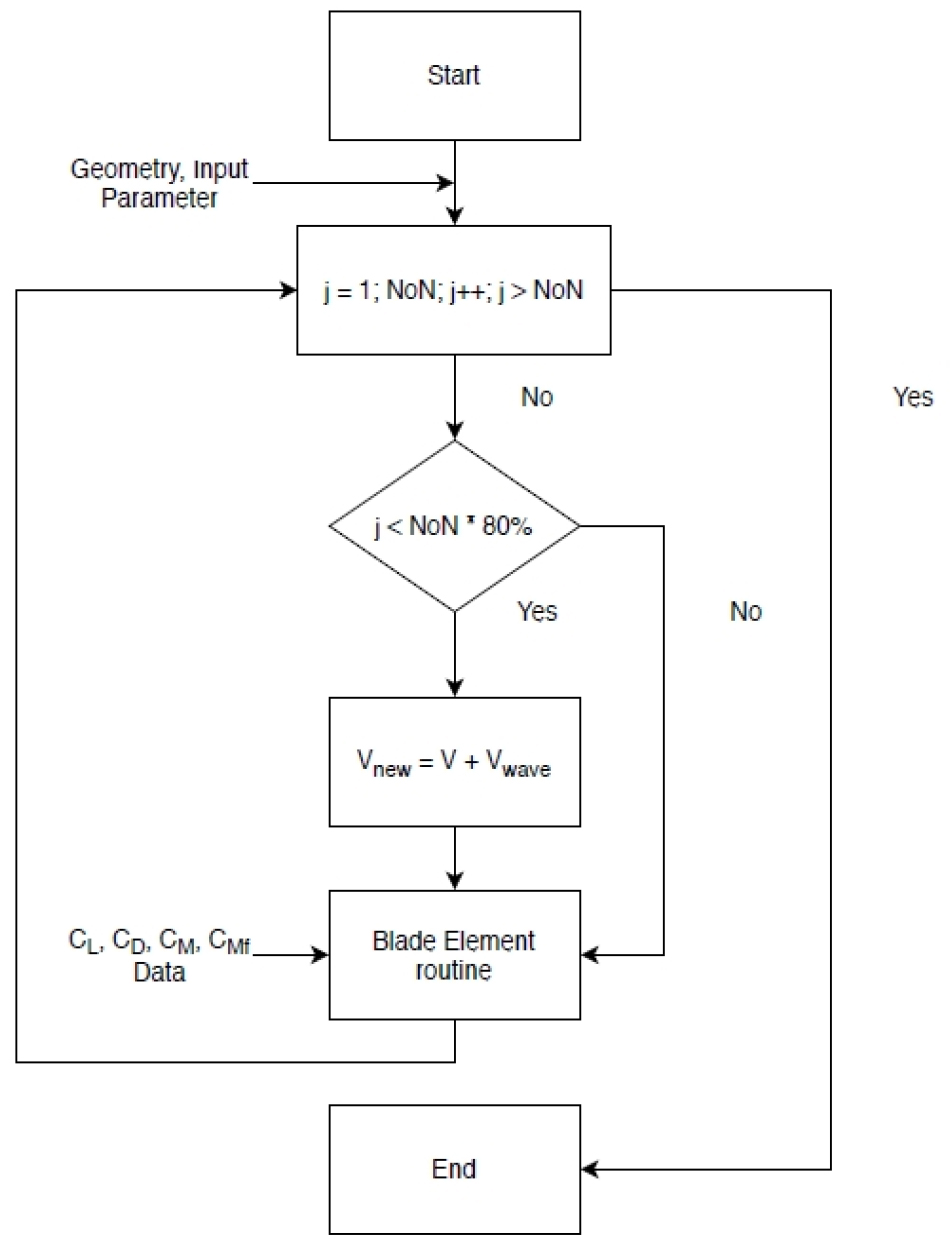

또한 파도가 적용되는 부분에는 Fig. 8과 같이 기존의 속도 V에 파랑유발 속도를 나타내는 Vwave를 더한 Vnew가 적용되어 계산되도록 Fig. 8의 순서도(flow chart)를 기반으로 수정하였다. Vnew의 적용범위는 플랩 적용 범위와 동일한 블레이드 끝단에서부터 20% 부분이다. 이를 통해 최종적으로 파랑유발 속도가 적용됐을 때는 물론 플랩이 적용되었을 때의 결과를 비교할 수 있게 된다.

https://static.apub.kr/journalsite/sites/opr/2020-042-04/N0080420403/images/opr_42_04_03_F8.jpg
Fig. 8

Flow chart of modified BemBo code

기본적인 BEMT의 경우 팁 부분에서의 와류 방출이 후류에 미치는 3차원 영향을 고려하지 못하는 주요한 한계점이 있다. 이를 보정하기 위해 축 흐름 유도 계수(axial flow induction factor, a)와 접선 흐름 유도 계수(tangential flow induction factor, a’), 그리고 팁 손실 계수(tip loss factor, f)를 이용하는 팁 손실 보정식 등이 사용되고 있으며 본 연구의 BemBo에서 식 (10),(11),(12)의 보정식(Lee et al. 2012)을 적용하고 있다.

(10)
f=2πcos-1exp-B2R-rr1+(TSR·r)R1-a2
(11)
dT=4πρrU02af(1-af)+(a'Ωrf)2dr
(12)
dQ=4πρr3U0Ωa'f(1-af)dr

추가적으로 끝단에서부터 20% 부분의 플랩에 의해서 급격한 각도 변화가 생기고 이에 따른 손실이 발생할 수 있다. 하지만 이에 대한 보정은 본 연구의 범위 밖에 있으며 추후 플랩 블레이드의 3차원 전산유동해석 결과와의 비교 분석을 포함하는 보정식 개발 연구가 가능할 것으로 예상된다.

3. 결과 및 토의

추력 기준 파랑유발 속도와 플랩의 효과

파랑유발 속도(wave-induced velocity)와 플랩의 효과를 확인하기 위해서 기존 NACA0012의 익형에 유입 속도가 적용되었을 경우, 기존의 익형에 파랑유발 속도가 반영되었을 경우, 그리고 파랑유발 속도가 반영되고 익형에 –15도 플랩이 적용했을 경우의 3가지 조건을 비교해 보았다. 이때 파랑유발 속도는 앞에서 서술하였듯이 블레이드의 유체역학적 특성을 우선적으로 확인하기 위하여 동적 계수(dynamic coefficient)를 적용하였다. 이때의 동적 계수는 통상적으로 심각한 진동일 경우 2에서 3정도를 적용하는 것을 고려하여(Tully 2016) 파랑유발 속도가 기존 속도의 50%로 일정하게 작용한다고 가정하였다. 속도의 합이 기존 속도의 150%가 되면 속도에 제곱에 비례하는 하중은 225% 가 되므로 2배와 3배 사이에 있게 된다. 그리고 기존 익형의 효율이 최대인 지점을 기준으로 비교하기 위해서 CP 분포를 파악하였을 때 TSR (Tip Speed Ratio)이 5인 지점이 최대가 나왔으므로 이 지점을 중심으로 추력과 출력을 확인하고자 한다.

먼저 Fig. 9의 추력을 비교해 보면 유입 속도만이 적용된 경우 대비 파랑유발 속도가 추가 적용되었을 경우에는 추력이 14.8% 증가하였고, -15도 플랩이 같이 적용되었을 경우에는 4.26%만 증가하는 결과를 얻을 수 있었다. Fig. 10의 출력을 비교해 보면 유입 속도만이 적용된 경우 대비 파랑유발 속도가 추가 적용되었을 경우는 45.57%가 증가하였고, -15도 플랩이 같이 적용되었을 경우는 34.12%가 증가하였다. 이 결과들을 보면 유입속도 50%에 해당되는 파랑유발 속도로 인해 발생하는 하중 및 출력 증가는 상당히 크지만 플랩을 사용하였을 때 증가되는 출력 대비 하중의 증가율은 상대적으로 감소함을 알 수 있었고 본 연구에서 제안한 방법을 사용하여 정량적인 감소분을 얻을 수 있다는 사실도 확인할 수 있다.

https://static.apub.kr/journalsite/sites/opr/2020-042-04/N0080420403/images/opr_42_04_03_F9.jpg
Fig. 9

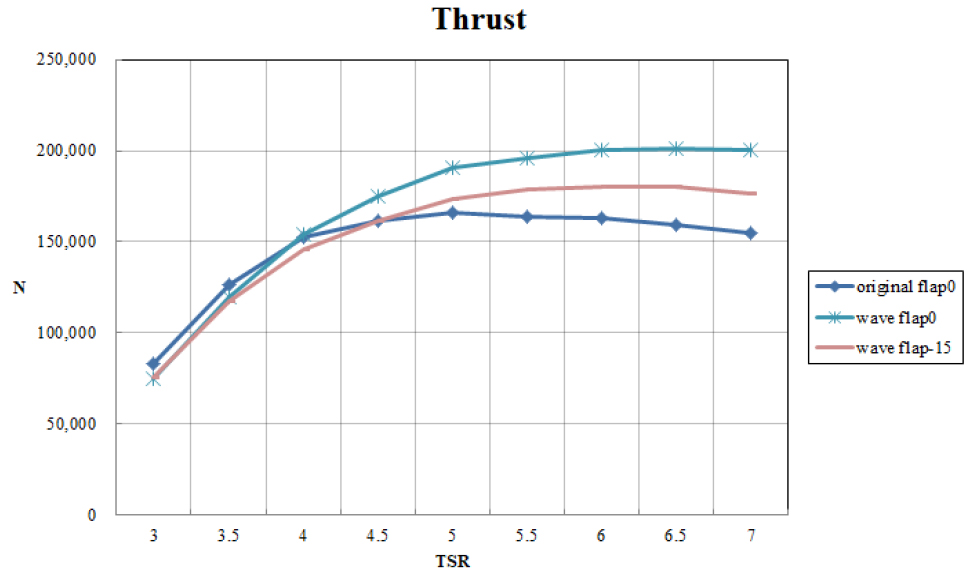

Comparison of thrust

https://static.apub.kr/journalsite/sites/opr/2020-042-04/N0080420403/images/opr_42_04_03_F10.jpg
Fig. 10

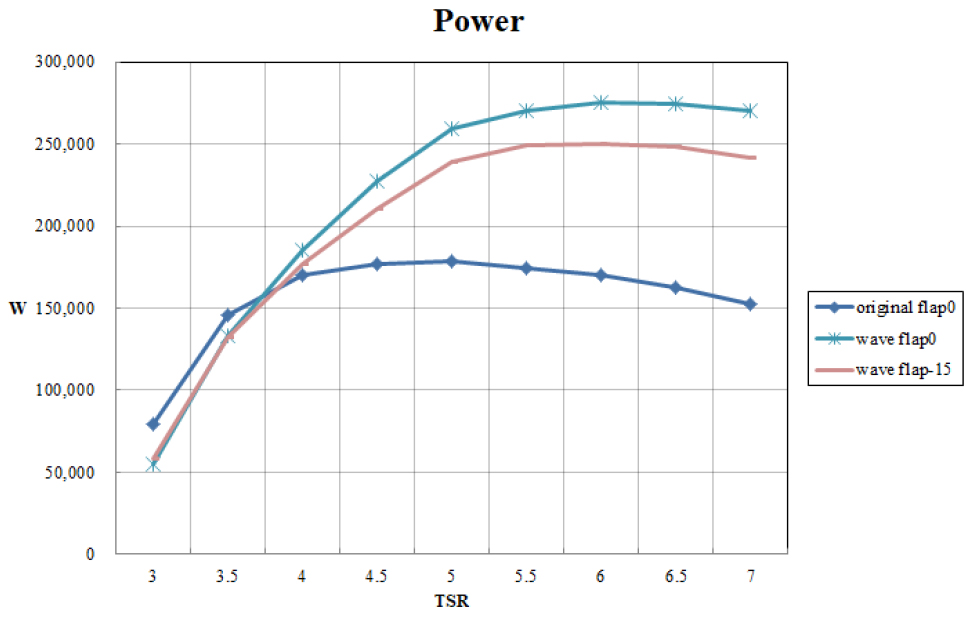

Comparison of power

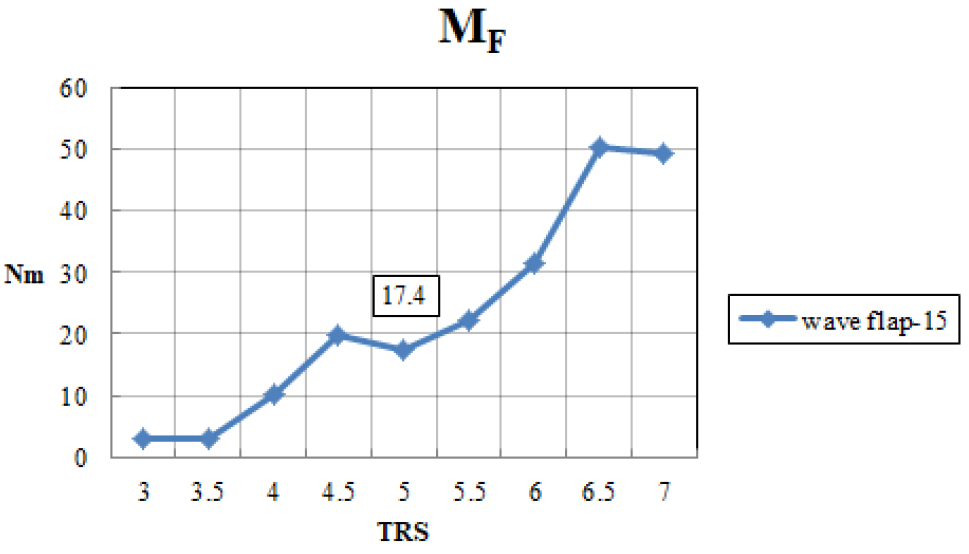

다음으로 수동 플랩 설계에 필요한 플랩모멘트(MF) 결과를 확인해보았다. Fig. 11에 나타낸 바와 같이 TSR이 5인 지점에서 MF는 17.47 Nm로 계산되었다. 수동 플랩의 비틀림 스프링상수는 이 MF 값을 회전각으로 나눠서 계산할 수 있다. 계산결과 비틀림 스프링 상수는 1.162 N·m/ deg.이 된다. 즉 이 비틀림 스프링 상수를 갖는 스프링이 플랩 블레이드에 장착되어 최대 출력 시 -15도의 플랩을 가질 수 있게 되면 50% 파랑유발 속도에 의한 추력 영향이 제한적인 플랩 설계에 활용 할 수 있게 된다.

https://static.apub.kr/journalsite/sites/opr/2020-042-04/N0080420403/images/opr_42_04_03_F11.jpg
Fig. 11

MF of 50% wave-induced velocity

출력 기준 파랑유발 속도와 플랩의 효과

앞서 제시한 결과에서 플랩을 적용하는 것이 파랑유발 속도로 인해 증가하는 추력과 출력을 감소시키는데 효과가 있다는 사실을 보여주었다. 하지만 기존 익형에 유입 속도만 적용되는 경우 대비 파랑유발 속도와 플랩이 반영된 경우, 추력은 근사한 수치를 보인 것과 달리 출력의 경우 큰 차이를 보임을 확인할 수 있다. 터빈에서 추력은 블레이드의 구조적인 문제를 야기하지만, 순간출력이 정격출력을 크게 벗어난 경우에는 터빈 시스템 내 전기적인 문제를 발생시킬 수 있다. 따라서 기존 터빈의 정격출력과 근사한 결과를 얻을 수 있도록 파랑유발 속도 조건을 변경해보았다. 이를 위해 유입 속도만 적용되는 기존 익형, 파랑유발 속도 10%와 50%가 반영되는 플랩 익형의 경우를 비교해 보았다.

Fig. 12의 추력그래프에서 파랑유발 속도 10%를 적용한 경우의 결과를 보면 기존 익형 보다 많이 줄어든 것을 확인할 수 있다. 또한 Fig. 13의 출력그래프에서 파랑유발 속도 10%를 적용한 경우의 결과를 보면 이전의 결과에 비해서 TSR 5 지점에서 정격출력과의 차이가 현저히 줄어든 것을 확인할 수 있다.

https://static.apub.kr/journalsite/sites/opr/2020-042-04/N0080420403/images/opr_42_04_03_F12.jpg
Fig. 12

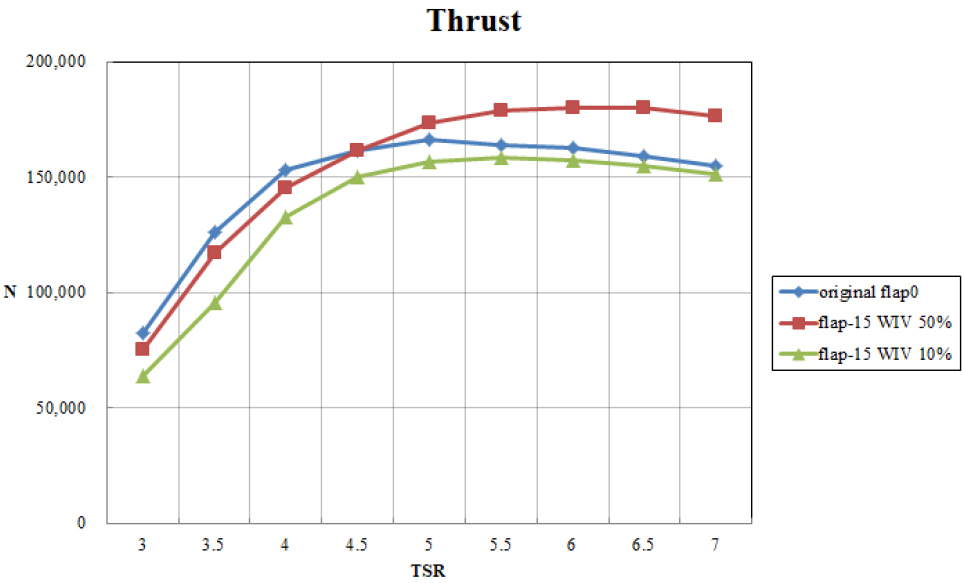

Thrust comparison

https://static.apub.kr/journalsite/sites/opr/2020-042-04/N0080420403/images/opr_42_04_03_F13.jpg
Fig. 13

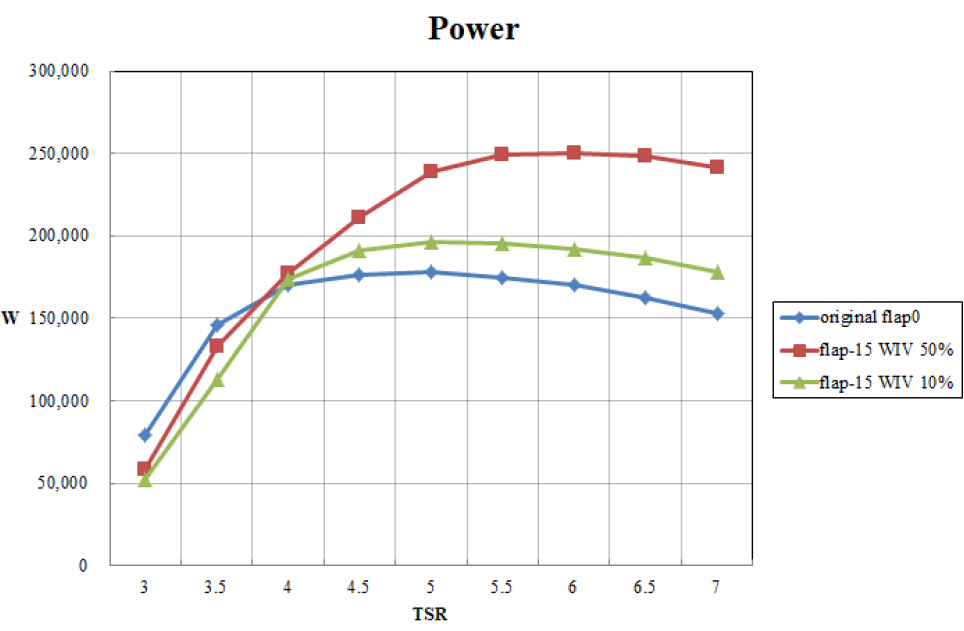

Power comparison

또한 Fig. 14에서 나타낸 바와 같이 TSR이 5일 때 MF값은 29.23 N·m로 비틀림 스프링상수를 계산하면 1.949 N·m/deg.의 결과를 얻을 수 있다. 즉 이 비틀림 스프링 상수를 갖는 스프링이 플랩 블레이드에 장착되어 최대 출력 시 -15도의 플랩 각을 가질 수 있게 되면 10% 파랑유발 속도에서의 출력 영향이 제한적인 플랩 설계에 활용될 수 있다. 물론 추력은 50% 파랑유발 속도의 경우보다 작은 값을 가지게 되어 구조적으로도 안전한 설계가 될 수 있다.

https://static.apub.kr/journalsite/sites/opr/2020-042-04/N0080420403/images/opr_42_04_03_F14.jpg
Fig. 14

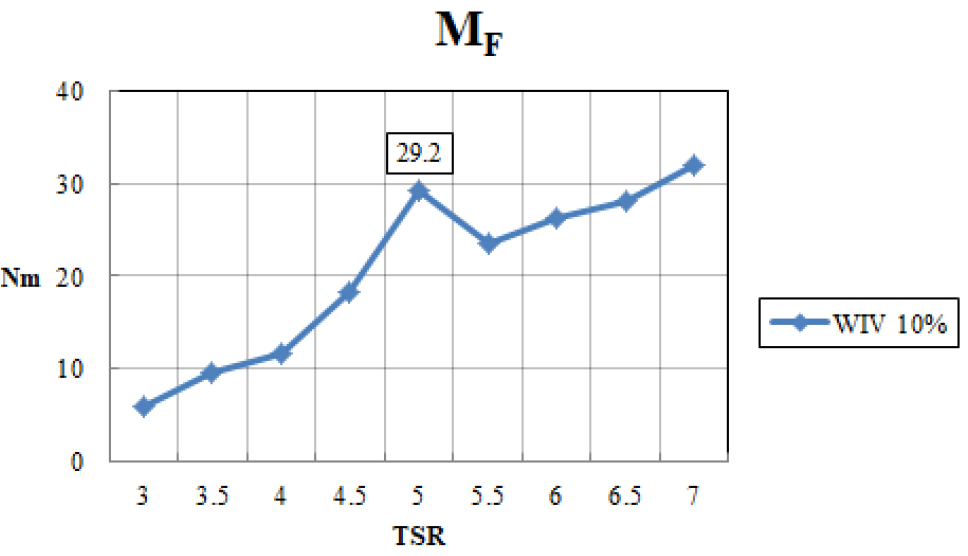

MF of 10% wave-induced velocity

4. 결 론

본 연구에서는 Xfoil과 Javafoil 프로그램 내에서 기본적으로 제공하는 유체역학적 특성 정보 외에 블레이드에 플랩을 적용하였을 때 필요한 정보인 플랩모멘트(CMf)를 계산하기 위하여 Xfoil 코드를 수정하였으며, BEMT 기반 프로그램도 역시 파랑유발 속도(wave-induced velocity)를 고려한 하중 분석이 가능하도록 코드를 수정하였다. 이 수정 과정을 통하여 플랩 블레이드를 사용한 경우의 기계적 및 전기적 부하 감소 효과를 정량적으로 확인하였으며 파랑유발 하중(wave-induced load)의 영향을 줄일 수 있다는 사실도 확인하였다. 그리고 플랩 각도 등의 입력 값을 조절하여 터빈의 출력과 블레이드에 걸리는 하중을 원하는 목표 값으로 조정할 수 있다는 결과를 얻었다. 또한 플랩 축 모멘트 결과를 이용하여 비틀림 스프링상수를 구할 수 있어 수동 플랩 설계에 활용이 가능할 것으로 기대된다. 이러한 연구 결과를 토대로 향후에는 파랑유발 속도의 조건을 실제와 가깝게 동적 하중으로 적용하여 시간에 따른 하중과 출력의 변화를 확인해 보고, 플랩의 크기 및 위치 조건을 변화시켜 최적 형상과 위치를 도출하는 연구를 진행할 계획이다.
